ウェブGIS


FalconEyeWebGIS(第18版) - 2020-5-28 UP

ウェブ版のGISを試作しました(FalconEyeWebGIS)。

普段使っているブラウザでGIS(地理情報システム)を利用することができます。
インストール、設定、登録等は全く必要はありません。無償の Web GIS です。
※動作確認済み IE11、Edge、Google Chrome、Mozilla Firefox

  ※クリックすると、そのまま直ぐに全機能をご利用頂けます。
  FalconEyeWebGISを起動します。

社会、歴史、地理の先生の方々、生徒の皆さんも自由にお使い下さい。
※ご要望、ご意見等がございましたら、こちらまで。
 できるだけご希望に沿えるようにガンバリます!!


下のメニューをクリックすると該当の箇所までスクロールします。


機能の紹介
【背景図】
 国土地理院の地理院タイル、および OpenStreetMap を利用しています。
 地理院タイルは53種類の中から選べます。
 ※詳細はこのページの[背景図の種類]を参照して下さい。



【背景図(オーバーレイ)】
 背景図に災害関連の地図(地理院タイル)を重ねて表示することができます。
 2019年6月以降の33種類の中から選べます(複数個)。
 ※詳細はこのページの[重ね合わせの背景図]を参照して下さい。



【ファイル入出力】
 入力:以下のファイル形式を読み込むことができます(アップロード)。
  ・シェープファイル(ZIP圧縮されたファイル)
  ・geojson形式のファイル
  ・KML形式のファイル
 出力:画面で追加した図形のレイヤ、ファイル読込みのレイヤを以下の形式で出力する
    ことができます(ダウンロード)。
    ※シェープファイルからgeojsonファイルへの変換ツールとしても利用できます。
  ・geojson形式のファイル

【図形の編集】
 線、面、マーカー等の図形、および文字の編集・表示機能があります。



【お絵描き】
 マウス(ペン)で、地図上にフリーハンドで絵を描くことができます。
 筆記具は鉛筆、クレヨン、フェルト、塗り(円模様・ストライプ模様)があり、色は
 15色から選べます。



【その他主要な機能】
 ・DB項目値の一覧表示
  ファイルとして読み込んだシェープファイル、geojson形式ファイルのDB項目値を
  一覧形式で参照できます。表示ボタンをクリックすると該当の図形が強調して表示
  されます。



 ・主題図作成機能(1)-段階色区分
  DB項目の値に応じて表示色を段階的に変化させて図形を表示する機能。

   ※東京都の特別区・市町村の人口データを用いて5段階に色分けしてみました。


 ・主題図作成機能(2)-DB項目値表示
  DB項目の値を地図上に表示する機能。

   ※東京都の区市町村名、人口等を表示しています。


 ・主題図作成機能(3)-グラフ表示
  DB項目の値を用いて円グラフ、棒グラフを地図上に表示する機能。

   ※東京都の地域ごとの人口を円グラフで表現しています。


   ※東京都の地域ごとの人口を棒グラフで表現しています。



改修履歴
第18版の改修内容
 ・主題図作成機能:グラフ表示 - 棒グラフの表示機能を追加
  円グラフに加え、棒グラフも表示できるようになりました。
 ・ダウンロード:geojsonファイル形式で出力
  ダウンロードの対象は画面で追加した図形のレイヤのみでしたが、ファイル読込みの
  レイヤもダウンロードできるようになりました。
  ※シェープファイルからgeojson形式への変換ツールとしても利用できます。

※改修履歴
バージョン アップ日付 主要機能 説明
初版 2019-9-5 背景図 53種類から選択できます
背景図(重ね表示) 災害等の背景図を重ねて表示できます
図形編集 図形の編集ができます(6種類)
第2版 2019-9-29 シェープファイル
(読込み)
zipファイル形式で読み込みます。ファイルはサーバに送信されることはなく、インターネットに流れることもありません。すべてローカルでファイルの読込み・表示処理が行われます。
geojsonファイル
(読込み)
ファイルはサーバに送信されることはなく、インターネットに流れることもありません。すべてローカルでファイルの読込み・表示処理が行われます。
第3版 2019-10-4 印刷 地図を印刷するボタンを追加しました。印刷されない部分がある等まだ不完全ですが。
※2019-11-8 このボタンは廃止しました。
距離計測 距離を計測する機能を追加しました。距離はマウスの位置近くに表示されます。
第4版 2019-10-5 KMLファイル
(読込み)
ファイルはサーバに送信されることはなく、インターネットに流れることもありません。すべてローカルでファイルの読込み・表示処理が行われます。
geojsonファイル
(ダウンロード)
作図した図形をGEOJSON形式でダウンロードできます。なお、円、円マーカーはポイントとして出力されます。
(注) Mozilla Firefox の場合は改行コード(LF、0x0A)が付加されません。
第5版 2019-10-22 緯度・経度線の表示 緯度・経度線を5度又は1度間隔で表示します。画面右上のメニューより設定します。
海岸線・都道府県境界
・市町村境界
日本の海岸線、都道府県境界、市町村境界を表示することができます。画面右上のメニューより設定します。
属性情報の個別表示 パソコンから読み込んだシェープファイル、geojsonファイル、KMLファイルの各図形要素の属性情報を個別に表示します。図形をクリックすると表示されます。
(参)シェープファイル
  SJISの全角文字(項目名称、データ値)も表示可。
第6版 2019-10-26 台風19号関連
レイヤ追加
台風19号関連の地理院タイル14種類をオーバーレイレイヤに追加しました。
レイヤの表示・非表示 ファイルから読み込んだレイヤの表示・非表示の切替えができるようになりました。
第7版 2019-11-8 令和元年10月の低気圧に伴う大雨 レイヤ追加 令和元年10月の低気圧に伴う大雨に関連する正射画像(速報)、浸水推定段彩図の地理院タイル5種類をオーバーレイレイヤに追加しました。
レイヤ描画属性の編集 ファイル読込みレイヤ(shape file, geojson, KML)の描画属性:マーカーを除くポリライン、ポリゴンの描画属性(線の色・透過度・線幅、面の塗り潰し色・透過度)の編集ができるようになりました。マーカー(種類の変更)に関しては現在制作中です。
ファイル読込みレイヤの削除 ファイル読込みレイヤを削除することができるようになりました。
印刷ボタンの廃止 ブラウザの印刷機能を利用する方が綺麗に印刷ができるため、印刷ボタンは廃止しました。
--->2019-12-13:ブラウザの印刷機能も不完全であるため、プリントスクリーン(スクリーンショット、キャプチャ)でコピーし、Excel等に貼り付けて印刷して下さい。
第8版 2019-11-23 マーカー描画属性編集機能(ファイル読込み) ファイル読込みレイヤのマーカー描画属性の編集機能(他図形は既に実現済み)。但し、KMLファイルの図形は対象外です。
個別作成図形の描画属性編集機能(全図形) ファイル読込み、個別図形作成のマーカーを含む全図形の描画属性編集機能。但し、KMLファイルの図形は対象外です。
第10版 2019-12-31 文字列の編集機能 文字サイズ、背景枠サイズ、背景色が設定できるようになりました。点(Marker、Point)の図形を文字列に変更することができます。
第11版 2020-4-3 DB項目値の一覧表示機能 ファイルに設定されているDB項目値を一覧表として確認することができるようになりました。行をクリックすると該当の図形--点(Mark,Point)、線(Polyline)、面(Polygon)が強調して表示されます。
第12版 2020-4-11 DB項目値の一覧表示機能 ・DB項目値一覧画面に「前」「次」ボタンを追加し、レイヤ一覧画面に戻ることなく前、次のレイヤのDB項目値一覧を表示することができるようになりました。
・データがシェープファイルの場合、項目名の下部にデータ型を表示するようにしました。
・データがgeojsonファイルの場合、項目名(列)と異なる項目のデータを表示する不具合の改修。
第13版 2020-4-25 主題図作成機能:
  段階色区分表示
DB項目の値に応じて表示色を段階的に変化させて図形を表示します。
人口の多い・少ない、地価の高い・低い等の統計情報(数値情報)を視覚的な色の変化で確認することができます。
なお、この機能はポリゴン(矩形)のシェープファイルを読み込んだ場合のみ利用可能です。
第14版 2020-5-1 いくつかの改善 【レイヤ一覧ダイアログ】
・レイヤに属する全図形の合計座標点数を表示。
【DB項目一覧表示ダイアログ】
・文字型は左寄せ、数値型は右寄せに表示(シェープファイルの場合のみ。他は型に関係なく中央寄せ)
【個別描画属性編集ダイアログ】
・アイコンまたは文字列を変更した場合、変更と同時にダイアログ画面に反映。
第15版 2020-5-8 主題図作成機能:
  DB項目値表示
読み込んだファイル(シェープファイル)のDB項目値を地図上に表示します。
表示対象の項目、背景色、背景色の透過度合、表示文字のサイズ、色などを指定できます。
第16版 2020-5-11 文字列編集機能-改善 地図上に表示されている文字列(またはマーカーから文字列に変更する場合)の編集機能において背景色、背景色の透過度合、表示文字のサイズ、色などを指定できるようにしました。
※主題図作成機能の[DB項目値表示]と同様の設定方法にしました。
第17版 2020-5-21 主題図作成機能:
  グラフ表示
読み込んだファイル(シェープファイル)のDB項目値(数値)を用いて地図上に円グラフを表示します。数値の大小を円グラフの面積比で表現しています。
第18版 2020-5-28 主題図作成機能:
  棒グラフの表示
円グラフに加え、棒グラフも表示できるようになりました。
ダウンロード:
  geojson形式
ダウンロードの対象は画面で追加した図形のレイヤのみでしたが、ファイル読込みのレイヤもダウンロードできるようになりました。geojsonファイル形式で出力されます。
シェープファイルからgeojson形式への変換ツールとしても利用できます。


今後の予定
 ・プロジェクト管理:現在の編集状態をそのまま保存、再現する。
 ・主題図の作成機能:条件式色区分など。
 ・画像編集機能  :写真、画像を地図上に貼り付ける機能。


ご利用に当たって
 地図画像の出典元 国土地理院:地理院タイル一覧
 背景図の地図画像(地理院タイル)のご利用に当たっては、必ず以下を一読の上、規約・利用手続きを遵守して下さい。
  ・地理院タイル一覧/地理院タイルのご利用について
  ・国土地理院コンテンツ利用規約
  ・国土地理院の地図の利用手続

 背景図のオープンストリートマップ(OpenStreetMap)のご利用についても、必ず以下を一読の上、利用方法を
 遵守して下さい。
  ・著作権とライセンス


操作方法
 【左上画面】
  ・スライドメニュー
    ファイル入力・出力 以下のファイルを読み込むことができます。
               *シェープファイル(ZIP形式)---アイコンを文字列に変更することもできます。
               *geojsonファイル---アイコンを文字列に変更することもできます。
               *KMLファイル
              作図した図形、ファイル読込みの図形のレイヤを以下の形式でダウンロードできます。
               *geojsonファイル
                (注意) Google Chrome、Mozilla Firefox の場合は、画面左下の
                    「※ダウンロード開始」をクリックしてください。
    レイヤ一覧表    以下の機能があります。
               1.描画属性の編集
               2.DB項目一覧表示
                *読込んだファイルのDB項目値を一覧表として表示します。
                 各行にある表示ボタンをクリックすると、それに該当する図形が強調して
                 表示されます。
               3.主題図作成機能
                *「段階色区分表示」を編集することができます。
                  ポリゴン(矩形)のシェープファイルの場合に利用できます。
                *「DB項目値表示」を編集することができます。
                  シェープファイルの場合に利用できます。
                *「グラフ表示」を編集することができます。
                  シェープファイルの場合に利用できます。
               4.レイヤの削除
    日本の海岸線    日本の海岸線を線(ベクトル)で表示します。
    都道府県境界    都道府県の境界線(ベクトル)で表示します。
    市町村境界線    市町村の境界線(ベクトル)で表示します(メモリを多く消費するため動作が緩慢になる)。
    緯度経度線(5)    緯度、経度線を5度単位で表示します。
    緯度経度線(1)    緯度、経度線を1度単位で表示します。
  ・スライドメニュー表示ボタン
    スライドメニューを表示します。
  ・距離計測ボタン
    マウスを移動し、距離を計算・表示します。
  ・「Z」
    ズームレベルの変更メニューが表示されます。
  ・図形の編集ボタン(編集、削除機能はここで作成した図形が対象です。ファイル読込みの図形は対象外)
    線(ポリライン)  マウスを移動せずに同じ位置で2回クリックすると入力が完了します。
    多角形(ポリゴン) 最終点でダブルクリックすると入力が完了します。
    四角形(ポリゴン) 左上点をマウスでプレスし、右下方向に移動、マウスをリリースで入力が完了します。
    円(サークル)   中心点をマウスでプレスし、右下方向に移動、マウスをリリースで入力が完了します。
    マーカー     クリックした位置にマーカーを表示します---文字列に変更することもできます。
    サークルマーカー クリックした位置に円のマーカーを表示します。
    編集       図形をマウスで指定し、再編集します。
    削除       図形をマウスで指定し、削除します。

 【右上画面】
  ・背景図設定メニュー
    背景図の種類の指定、オーバーレイ地図の設定を行います。
    タイル名称の左の数字は、そのタイル(レイヤ)の最小-最大ズームレベルを示しています。
  ・レイヤ表示・非表示(ボタン)
    図形データをファイルから読み込むと表示され、読込み図形全体を表示・非表示できます。

 【右下画面】
  ・お絵描きペン
    お絵描き機能(自由作画機能)、マウス(選択したペン)で地図上に絵をかくことができる機能です。
  ・番号
    現在のズームレベル
  ・緯度経度
    マウス位置の緯度経度を表示します。
  ・距離スケール
    Km、マイルで距離スケールを表示します。

 【地図上の図形(Point(marker),Polylie,Polygon等)のクリック時】
  ・選択された図形の描画属性を編集することができます。
   図形の種類がマーカー(Point,Marker)の場合は、文字列を設定することも可能です。

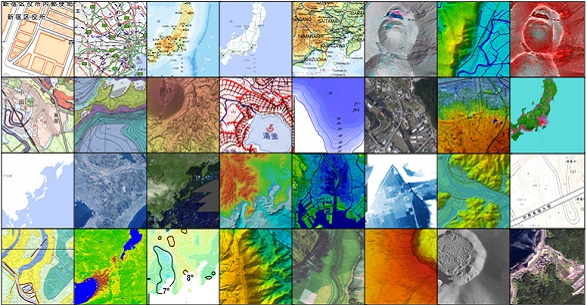

背景図の種類
 下記一覧に記述しているようにレイヤとして52種類(全国植生指標データは一種類として計算)の地理院タイルと
 オープンストリートマップを表示することができます。
 災害関連の地震、台風・豪雨等のタイルは上記のレイヤに重ねて表示することができます(複数可)。

※メニューに登録しているレイヤ(地理院タイル他)
No. タイル名称 最小
ズームレベル
最大
ズームレベル
説明
1 オープンストリートマップ 3 18 地理院タイルではありません
© OpenStreetMap contributors
ベースマップ
2 標準 2 18 初期表示はこのタイル。
3 淡色地図 2 18
4 English 5 11
5 白地図 5 14
6 写真 2 18
空中写真・衛星写真
7 2007年~ 14 18
8 2004年~(簡易空中写真) 14 18
9 国土画像情報(第四期:1988~1990年撮影) 10 17
10 国土画像情報(第三期:1984~1986年撮影) 10 17
11 国土画像情報(第二期:1979~1983年撮影) 10 17
12 国土画像情報(第一期:1974~1978年撮影) 10 17
13 空中写真(1961~1969年) 10 17
14 空中写真(1945~1950年) 10 17
15 空中写真(1936年頃) 13 18
起伏を示した地図
16 色別標高図 5 15
17 デジタル標高地形図(東京都区部) 11 14
18 アナグリフ(カラー) 2 16
19 アナグリフ(グレー) 2 16
20 陰影起伏図 2 16
21 陰影起伏図(全球版) 0 8
22 傾斜量図 3 15
23 全国傾斜量区分図(雪崩関連) 3 15
土地の特徴を示した地図 1
24 数値地図25000(土地条件) 10 16
25 土地条件図(初期整備版) 14 16
26 沿岸海域土地条件図 14 16
27 火山基本図 11 17
28 火山基本図データ(基図) 11 18
29 火山基本図データ(陰影段彩図) 11 18
30 火山基本図データ(写真地図) 11 18
31 火山土地条件図 14 16
32 数値地図5000(土地利用)首都圏2005 13 16
33 数値地図5000(土地利用)中部圏2003 13 16
34 数値地図5000(土地利用)近畿圏2008 13 16
35 土地利用図 11 14
36 湖沼図 平成3年以降 11 17
37 湖沼データ 11 18
土地の特徴を示した地図 2
38 活断層図(都市圏活断層図) 11 16
39 治水地形分類図 更新版(2007~2014年) 11 16
40 治水地形分類図 初版(1976~1978年) 14 16
41 明治期の低湿地 10 16
42 宅地利用動向調査成果(首都圏1994年) 13 16
43 宅地利用動向調査成果(中部圏1997年) 13 16
44 宅地利用動向調査成果(近畿圏1996年) 13 16
45 全国植生指標データ(250m)2012-01 2 10
46 全国植生指標データ(250m)2012-02 2 10
47 全国植生指標データ(250m)2012-03 2 10
48 全国植生指標データ(250m)2012-04 2 10
49 全国植生指標データ(250m)2012-05 2 10
50 全国植生指標データ(250m)2012-06 2 10
51 全国植生指標データ(250m)2012-07 2 10
52 全国植生指標データ(250m)2012-08 2 10
53 全国植生指標データ(250m)2012-09 2 10
54 全国植生指標データ(250m)2012-10 2 10
55 全国植生指標データ(250m)2012-11 2 10
56 全国植生指標データ(250m)2012-12 2 10
57 土地被覆(GLCNMO) 0 7
58 植生(樹木被覆率) 0 7
測地観測
59 2015年値 磁気図(偏角)/偏角一覧図) 4 13
60 2015年値 磁気図(伏角)) 4 7
61 2015年値 磁気図(水平分力)) 4 7
62 2015年値 磁気図(鉛直分力)) 4 7
他機関の情報
63 森林(国有林)の空中写真(林野庁) 3 18
地質図(産総研地質調査総合センター)
64 シームレス地質図 3 13



重ね合わせの背景図

メニューに登録しているオーバーレイのレイヤ(地震、台風・豪雨等、火山の地理院タイル)
※透明度は 0.8 に設定しています(0.0 完全に透明 ~ 1.0 不透明)。
No. タイル名称 最小
ズームレベル
最大
ズームレベル
説明
地震
1 令和元年山形県沖の地震 鶴岡村上地区 正射画像(2019年06月20日撮影) 10 18
2 令和元年山形県沖の地震 鶴岡村上地区 正射画像(2019年06月26日撮影①) 10 18
3 令和元年山形県沖の地震 鶴岡村上地区 正射画像(2019年06月26日撮影②) 10 18
4 令和元年山形県沖の地震 デジタル標高地形図 山形県鶴岡市周辺 2 16
台風・豪雨等
5 令和元年10月の低気圧に伴う大雨 正射画像(速報) 佐倉地区(10/26撮影) 10 18 11/8追加
6 令和元年10月の低気圧に伴う大雨 正射画像(速報) 茂原地区(10/26撮影) 10 18 11/8追加
7 令和元年10月の低気圧に伴う大雨 浸水推定段彩図 速報版 千葉県佐倉市周辺 2 15 11/8追加
8 令和元年10月の低気圧に伴う大雨 浸水推定段彩図 速報版 千葉県茂原市・大網白里市周辺 2 15 11/8追加
9 令和元年10月の低気圧に伴う大雨 浸水推定段彩図 空中写真判読版 一宮川水系(一宮川・豊田川・阿久川)茂原駅周辺 2 15 10/26追加
10 令和元年台風第19号 正射画像 多摩川地区(10/13撮影) 10 18 10/26追加
11 令和元年台風第19号 正射画像 都幾川地区(10/13撮影) 10 18 10/26追加
12 令和元年台風第19号 正射画像 那珂川地区(10/17撮影) 10 18 10/26追加
13 令和元年台風第19号 正射画像 久慈川地区(10/17撮影) 10 18 10/26追加
14 令和元年台風第19号 正射画像 久慈川(大子)地区(茨城県大子町)久慈川(大子)地区(10/17撮影) 10 18 10/26追加
15 令和元年台風第19号 正射画像(速報) 丸森地区(10/21撮影) 10 18 10/26追加
16 令和元年台風第19号 正射画像(速報) 丸森地区(10/20撮影) 10 18 10/26追加
17 令和元年台風第19号 正射画像(速報) 千曲川地区(10/16撮影) 10 18 10/26追加
18 令和元年台風第19号 浸水推定段彩図 鳴瀬川水系(吉田川) 2 15 10/26追加
19 令和元年台風第19号 浸水推定段彩図 阿武隈川水系(阿武隈川) 2 15 10/26追加
20 令和元年台風第19号 浸水推定段彩図 信濃川水系(千曲川) 2 15 10/26追加
21 令和元年台風第19号 浸水推定段彩図 久慈川水系(久慈川) 2 15 10/26追加
22 令和元年台風第19号 浸水推定段彩図 那珂川水系(那珂川) 2 15 10/26追加
23 令和元年台風第19号 浸水推定段彩図 荒川水系(入間川・越辺川・都幾川) 2 15 10/26追加
24 令和元年8月の前線に伴う大雨 正射画像 佐賀地区(8/30撮影) 10 18 9/5追加
25 令和元年8月の前線に伴う大雨 正射画像 佐賀地区一部(8/31撮影) 10 18 9/5追加
26 令和元年8月の前線に伴う大雨 正射画像(速報) 佐賀地区(8/30撮影) 10 18
27 令和元年8月の前線に伴う大雨 正射画像(速報) 佐賀地区一部(8/31撮影) 10 18
28 令和元年8月の前線に伴う大雨 浸水推定段彩図 10 16
29 令和元年8月の前線に伴う大雨 デジタル標高地形図 松浦川水系松浦川周辺 10 16
30 令和元年8月の前線に伴う大雨 デジタル標高地形図 六角川水系牛津川周辺 10 16
31 令和元年8月の前線に伴う大雨 デジタル標高地形図 筑後川水系巨瀬川周辺 10 16
32 令和元年度6月下旬からの大雨 正射画像 鹿児島中央地区(2019年7月4日撮影) 10 18
33 令和元年度6月下旬からの大雨 正射画像 曽於地区(2019年7月7日撮影) 10 18
